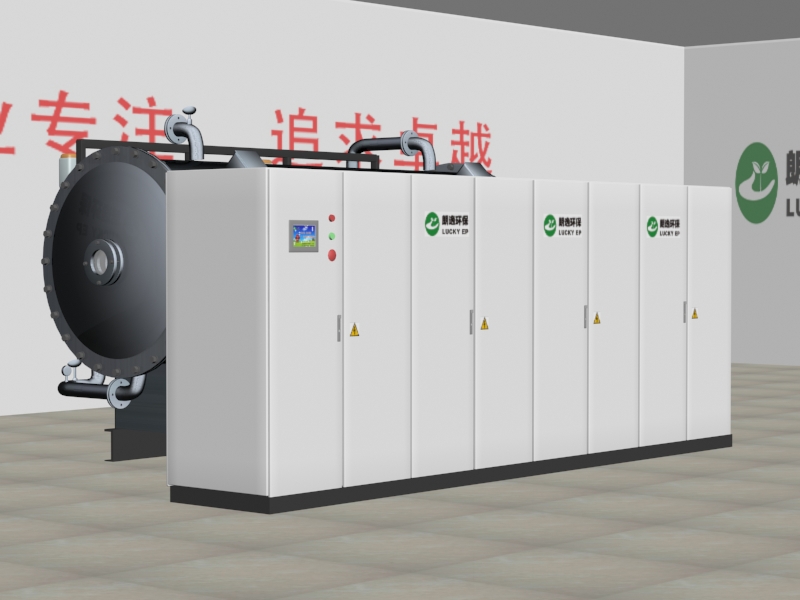

一、臭氧發生器主機簡介
臭氧發生器主要由臭氧發生裝置（放電室）、電源裝置兩大部分組成。
1臭氧放電室
我公司臭氧發生器放電室采用蜂窩式結構，多組放電單元共用一套電源系統，同步放電，杜絕了系統間相互干擾，大大降低故障發生幾率。
臭氧放電室是我公司的核心技術，由放電室罐體、放電體組成，采用雙面微間隙放電技術。內電極與玻璃放電體間采用金屬彈性絲網；玻璃管外部與外電極間采用螺旋環繞支撐；系統既保證了放電間隙的精度，又不影響氣流通過；
放電體：臭氧放電室采用德國進口高硼硅玻璃放電體，臭氧濃度高，能最大程度的發揮電源系統和冷卻系統的功能，是大產量高濃度臭氧發生器的關鍵，適用頻率800~1500 Hz，電壓4~8kV。
放電極匹配安裝示意

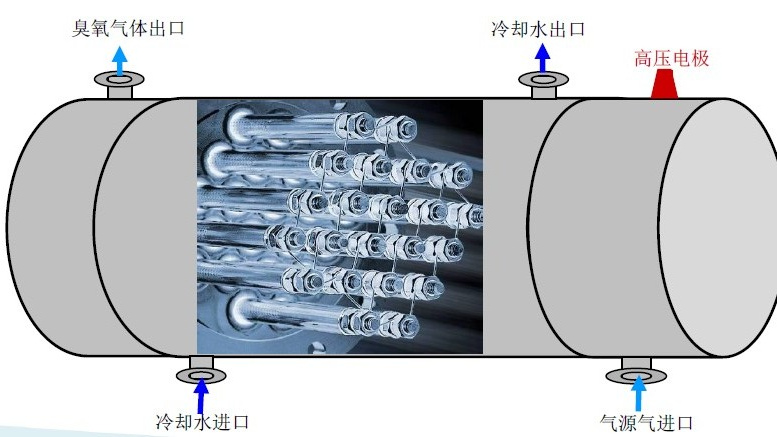

臭氧放電室示意圖
2臭氧電源
中頻電源
臭氧電源是中頻臭氧發生器核心技術，具有較強的帶負載能力，包括變頻和升壓兩大工藝，耗電少、壽命長。電源控制核心為高可靠CPU，設置自動軟啟動功能，并設置多重保護裝置保證整機的可靠性和穩定性，產量和濃度還可根據實際需要實現調節。
高壓變壓器
用于傳遞功率和使電子功率電路的輸出與放電室匹配，對其參數的要求與普通變壓器有所區別。由于放電室在整個工作過程中，負載不僅在數值上變化很大，其特性也隨著起輝或正常工作時的狀態不同而改變，從而要求變壓器有一定的漏感來平衡上述變化，保護電子元器件。同時，漏感又容易引起電路損耗和換向時產生瞬時高電壓，因此需要根據負載的情況選擇其大小。
電抗器
電抗器也是臭氧電源系統的核心部分之一。它可以改變電壓電流的相位，對于臭氧發生器的產能效率有著極大的影響。一般情況下，放電面積改變、放電間距、電介質的介電系數、氣隙電容等的參數改變都會對電壓電流相位有一點的影響。為提高系統的功率因數，改變放電特性，必須配置相應參數的電抗器。
3其他附件
其他附件包括必要的檢測及調節裝置，包括單向閥、空氣減壓閥、氣體流量計、壓力表、溫度表、調節閥門等。
4冷卻裝置
冷卻裝置的作用是使進入放電室的冷卻水和放電氣源保持在相對恒定的溫度范圍內?？梢圆捎米詠硭蜓h(huán)冷卻水冷卻。
當冷卻水水質不好的情況下，一般采用封閉式循環冷卻水系統，外部采用水質相對較差的水源通過板式換熱器對內循環水冷卻。而內循環水一般采用去離子水或軟化水，保證對臭氧發生器放電室不腐蝕，不結垢。
二、臭氧發生器主機參數表
大型空氣源臭氧發生器 | |||||||
產品型號 | 臭氧產量 kg/h | 臭氧濃度 mg/l | 冷卻水 流量T/h | 寬 mm | 深 mm | 高 mm | 額定功率 |
LY-A-1K | 1 | 20-30 | 3-4 | 1800 | 800 | 1800 | 15 |
LY-A-2K | 2 | 20-30 | 6-8 | 1800 | 1600 | 1800 | 30 |
LY-A-3K | 3 | 20-30 | 9-12 | 2200 | 1800 | 2000 | 45 |
LY-A-4K | 4 | 20-30 | 12-16 | 2600 | 2000 | 2100 | 60 |
LY-A-5K | 5 | 20-30 | 15-20 | 3000 | 2400 | 2100 | 75 |
LY-A-8K | 8 | 20-30 | 24-32 | 3400 | 2600 | 2100 | 120 |
LY-A-10K | 10 | 20-30 | 30-40 | 3400 | 2800 | 2200 | 150 |
LY-A-15K | 15 | 20-30 | 45-60 | 4000 | 3000 | 2200 | 225 |
LY-A-20K | 20 | 20-30 | 60-80 | 4500 | 3400 | 2200 | 300 |
LY-A-50K | 50 | 20-30 | 150-200 | 6000 | 4400 | 2800 | 800 |
臭氧濃度高于30mg/l時接受定制，最高可達45mg/l。
大型氧氣源臭氧發生器 | |||||||
產品型號 | 臭氧產量 kg/h | 臭氧濃度 mg/l | 冷卻水 流量T/h | 寬 mm | 深 mm | 高 mm | 額定功率 |
LY-O-1K | 1 | 80-120 | 1.5-2 | 1400 | 800 | 1700 | 7.5 |
LY-O-2K | 2 | 80-120 | 3-4 | 1800 | 800 | 1800 | 15 |
LY-O-3K | 3 | 80-120 | 4.5-6 | 1800 | 1200 | 1800 | 22.5 |
LY-O-4K | 4 | 80-120 | 6-8 | 1800 | 1600 | 1800 | 30 |
LY-O-5K | 5 | 80-120 | 7.5-10 | 2000 | 1600 | 1900 | 37.5 |
LY-O-8K | 8 | 80-120 | 12-16 | 2600 | 2000 | 2100 | 60 |
LY-O-10K | 10 | 80-120 | 15-20 | 3000 | 2400 | 2100 | 75 |
LY-O-15K | 15 | 80-120 | 23-30 | 4000 | 3000 | 2200 | 112 |
LY-O-20K | 20 | 80-120 | 30-40 | 3400 | 2800 | 2200 | 150 |
LY-O-40K | 40 | 80-120 | 60-80 | 4500 | 3400 | 2200 | 300 |
LY-O-100K | 50 | 80-120 | 150-200 | 6000 | 4400 | 2800 | 800 |
臭氧濃度高于120mg/l時接受定制，最高可達180mg/l。

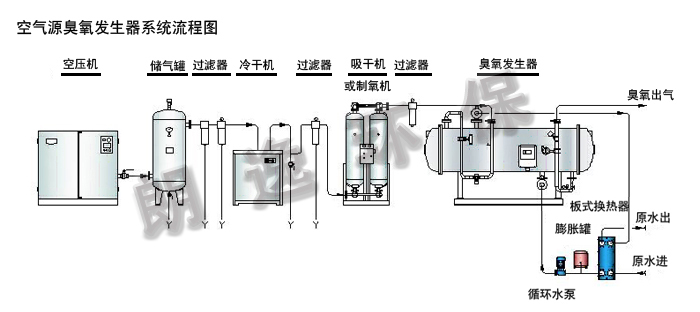

三、臭氧發生系統流程圖
四、我公司同時掌握三種主流放電技術，中型大型以微間隙進口玻璃管為主，小型以搪瓷放電體為主。
五、相關產品展示
|
|
|
|
|
|
|
|
六、產品應用領域
游泳池水處理
飲用水處理
市政污水，中水回用
工業廢水
化工氧化
生產用水處理
GMP車間凈化
廢氣處理
過程用水
預涂膜處理，增強粘合強度，提高速度
面粉漂白
紙漿漂白，在紙漿漂白過程中替代氯，提高紙的白度
醫療領域，牙周炎、椎間盤突出、婦科病等
…… …… …… ……
